豐鎮新太新材料科技有限公司

鉻合金球團生產線

造球系統智能改造

一、項目背景

       內蒙古自治區豐鎮市新太新材料科技有限公司（以下簡稱：新太新材料）現有鉻合金球團生產線年產量為60萬噸，其造球系統主要存在以下問題：

       1、 造球崗位工經驗參差不齊、人員調換頻繁；

       2、有經驗的崗位工成本高且不易招聘；

       3、現場操作環境惡劣，操作任務繁重；

       4、原料波動大；

       5、生球產量、質量不穩定。

       我司針對以上問題提出用“制造+服務”模式來升級企業現有的生產模式。我司研發部根據生產線特有的生產狀況，開發出適合于該生產線的工業視覺系統+智能造球系統，并為系統提供終身遠程服務。

二、球團廠工藝簡介

       新太新材料球團廠采用鏈--回--環工藝，共有3個造球盤，球盤直徑6米，上料量30-60T/H，日產2000噸左右，三班作業制，每班配置造球崗位工2人進行現場人工操作。

       原料磨采用水磨工藝，由于原料是含鉻鐵礦粉且磨機設備本身問題，經過研磨后的原料細度-200目常在60%左右，常處在細度不夠的生產狀態。

       過濾機是原料脫水設備，但由于過濾機操作工經驗原因，導致過濾后的物料濕度不穩定經常發生變化。

       膨潤土是礦粉的粘合劑，受球團成分、價格成本、球團強度等因素影響，現場經常嘗試更換不同廠家的鈣基、鈉基、復合基膨潤土，每種膨潤土的膨脹容、膠質價、吸水量、SiO2含量等參數不同。

       由于原料細度、原料水分變化、膨潤土變更等因素影響，造球盤內物料經常發生變化。因此球團生產線需要崗位工一直盯著造球盤調節參數，其調節頻率非常高，勞動強度非常大。

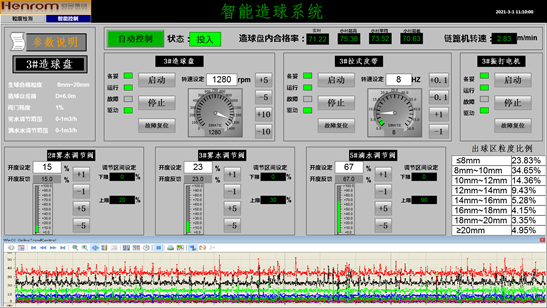

三、智能造球系統界面顯示

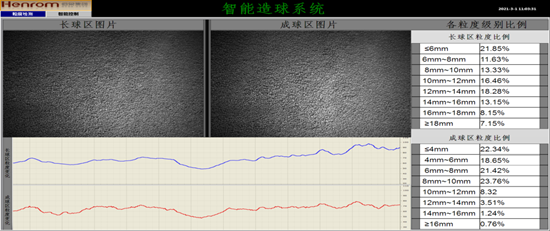

     1、生球?qū)崟r狀況及分析顯示

       視覺系統以每秒鐘1張的速度實時顯示成球區以及長球區球團圖片，采集圖片數據，分析球團粒度分布比例以及變化速度，并把數據顯示在畫面上，同時顯示球團粒度變化趨勢。

     2、自動造球界面顯示

        智能控制界面實現手自動切換控制、設備啟停、生產參數設置、轉速控制、調節閥控制、料量顯示、鏈篦機機速顯示、造球盤內成品球合格率顯示等功能

四、控制原理

1、 一般控制邏輯

     1）初始投料需要人工調節造球盤進入穩定狀態，然后投入智能造球系統；

     2）通過工業視覺系統分析成球區母球數量以及母球粒度比例，調節滴水開度，當成球區母球數量偏少或者母球粒度比例偏小時，增加滴水閥開度，根據球團粒度比例變化幅度，選擇增加不同檔位的開度；當成球區母球數量偏多或者母球粒度比例偏大時，減小滴水閥開度，根據球團粒度比例變化幅度，選擇減小不同檔位的開度。滴水是造球工藝所用的主水，不宜頻繁調節和大幅度調節，否則會造成發散震蕩，造球盤會越來越不穩定，所以調節滴水的周期我們采用長周期調節，一般5-10分鐘調節一次，從調節效果來看，很容易進入穩定狀態。

    3）根據長球區球團變化速度以及球團粒度比例調節霧水開度，當長球區球團粒度比例偏大時，減小霧水閥開度，根據球團粒度比例變化幅度，選擇減小不同檔位的開度；當長球區球團粒度比例偏小時，增加霧水閥開度，根據球團粒度比例變化幅度，選擇增加不同檔位的開度。霧水是造球工藝所用的輔助水，作用主要是快速調節球團粒度變化，所以霧水調節頻率是短周期調節和大幅度調節，一般在條件滿足后，30s-60s調節一次，保證球團到出球區達到合格粒度。

    4）、根據成球區以及長球區球團粒度變化速度調節造球盤轉速，當長球區球團粒度比例與母球區球團粒度比例差值過大，球團從成球區到長球區增長速度過快，到出球區球團粒度就會超出合格范圍，此時采取減轉速調整球團增長速度；當長球區球團粒度比例與母球區球團粒度比例差值過小，且長球區球團粒徑比例低于一定值時，球團從成球區到長球區的增長速度過慢，到出球區時球團粒度就會小于合格范圍，此時采取加轉速調整球團增長速度。

2、根據該球團廠工藝現狀增加特殊調節手段

    1）當遇到物料突然變干時，即返干灰現象，由于返干灰是不定量、不定時的，很難判斷增加水分霧水滴水量，所以我們根據成球區變化情況快速調節滴水和霧水。當成球區球團粒度迅速變小時，根據成球區球團粒度變化幅度，采取快速加水模式，球團粒度比例值每向下低一個等級，讓球團快速成球，同時霧水調節也快速增大，盡量提高球團合格率；當物料恢復正常后，由于多加了滴水和霧水，成球區球團粒度快速長大，此時快速恢復增加的滴水和霧水到原來開度，快速達到原來物料的平衡。

    2）拉式皮帶斷料處理：受工藝因素影響，造球倉物料經常會壓實不出料，此時通過拉式皮帶電流判斷是否斷料，同時發出聲光報警提醒崗位工及時處理。當拉式皮帶斷料超過一定時間后，減小滴水閥和霧水閥開度，減小造球盤波動，當物料恢復正常后，恢復滴水閥和霧水閥開度。

五、使用效果對比及效益

                                               （手/自動造球特點對比）

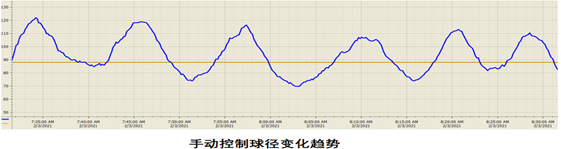

1、生產穩定連續

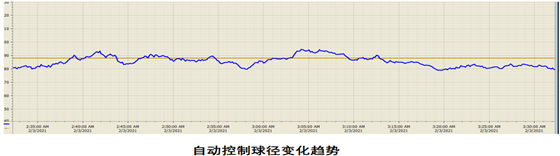

      自動控制球徑變化趨勢比手動控制球徑變化趨勢更平穩。

2、生產合格率提高

自動控制比手動控制球團粒度更均勻，球團更規則光滑，合格率更高。

                                                自動出球區                                                 手動出球區

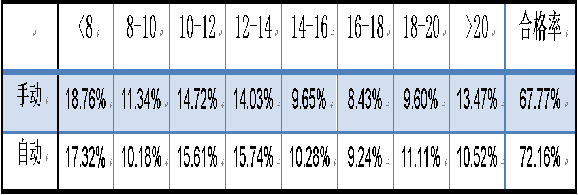

                                                          手/自動造球合格率對比

                                                       單位：mm/  合格球徑8-20mm

                                            （無差別生產線/ 每小時/ 造球盤內出球區合格率比對）

       總的來講，手動造球的造球盤內合格率常在61-72%左右，幅度變化由調節的及時性和人手的不同，及相關時段（夜間，白天）而不同；自動造球的造球盤內合格率常在67-78%左右，（非極端物料工況下），比人工造球合格率略高，而且自動造球時波動較低。

3、經濟效益提高

       根據目前所了解的情況做一個初步估算，智能造球系統提高了成球合格率。以年產60萬噸為基礎，如果產量提高5%，按照每噸利潤300元計算，每年增加效益900萬元。

     人力成本，由于自動控制保證了成球工藝段穩定運轉，因此操作工人，維修人員勞動強度降低，可以節約人力成本。

六、結論綜述

      1、優化崗位。

       2、降低操作工勞動強度。

       3、提高產品質量，提高經濟效益。
